普通螺紋螺距對照表 上海錦瑞

來源： 發布時間：2025-08-15

普通螺紋螺距對照表

一、標準依據

普通螺紋的螺距標準主要依據以下兩個**規范：

  • GB/T 193-2003《普通螺紋直徑與螺距系列》：中國國家標準，規定了公稱直徑1mm至300mm的普通螺紋（包括粗牙和細牙螺紋）的直徑與螺距組合。

  • ISO 261:1998《普通螺紋直徑與螺距系列》：國際標準，與GB/T 193-2003技術內容一致，確保全球互換性。

二、螺距對照表

以下為常見公稱直徑的粗牙和細牙螺距對照表（單位：mm）：


公稱直徑（D） 粗牙螺距（**系列） 細牙螺距（可選系列）
M1 0.25 0.2
M1.2 0.25 0.2
M1.6 0.35 0.2
M2 0.4 0.25
M2.5 0.45 0.35
M3 0.5 0.35
M4 0.7 0.5
M5 0.8 0.5
M6 1.0 0.75、0.5
M8 1.25 1.0、0.75、0.5
M10 1.5 1.25、1.0、0.75、0.5
M12 1.75 1.5、1.25、1.0、0.75、0.5
M14 2.0 1.5、1.25、1.0、0.75、0.5
M16 2.0 1.5、1.25、1.0、0.75、0.5
M18 2.5 2.0、1.5、1.25、1.0、0.75、0.5
M20 2.5 2.0、1.5、1.25、1.0、0.75、0.5
M22 2.5 2.0、1.5、1.25、1.0、0.75、0.5
M24 3.0 2.0、1.5、1.0、0.75
M27 3.0 2.0、1.5、1.0、0.75
M30 3.5 3.0、2.0、1.5、1.0、0.75


注：

  • 粗牙螺紋：每個公稱直徑下的*大螺距，是優先選用的系列。

  • 細牙螺紋：每個公稱直徑下的較小螺距選項，適用于對防松要求高、薄壁零件連接或受沖擊、振動載荷的部位。

三、選擇原則與應用場景

1. 優先選用**系列

  • 原則：始終優先選用**系列的直徑和該直徑下的粗牙螺紋（如M8、M10、M12等）。

  • 理由：**系列是標準中優先推薦的組合，具有*佳的互換性和經濟性。

2. 強度與工藝性

  • 粗牙螺紋：

    • 優點：牙型高度大，抗剪切強度高，對螺紋零件的強度削弱較小，制造容易，不易脫扣。

    • 適用場景：常規機械連接、家具組裝、非關鍵結構件。

  • 細牙螺紋：

    • 優點：螺距小，升角小，自鎖性好（防松性能優于粗牙），更適用于薄壁件、微調機構、承受動載荷或需要良好密封性的場合（常配合密封墊使用）。

    • 缺點：對加工精度要求較高，成本略高。

3. 空間限制

  • 細牙螺紋：在軸向空間受限或需要較大螺紋深度時，細牙螺紋可能是更好的選擇。

4. 特殊要求

  • 密封需求：細牙螺紋配合密封劑或密封墊使用，密封效果更佳。

  • 抗疲勞：細牙螺紋的應力集中系數較低，適用于需要抗疲勞的場合。

5. 應用示例

  • 粗牙螺紋：M10×1.5粗牙螺栓用于連接兩塊10mm厚的鋼板，適用于建筑、機械制造中的普通結構件。

  • 細牙螺紋：M8×1.0細牙螺栓用于連接精密儀器的部件，適用于電子設備內部零件連接（因空間緊湊且對震動敏感）。

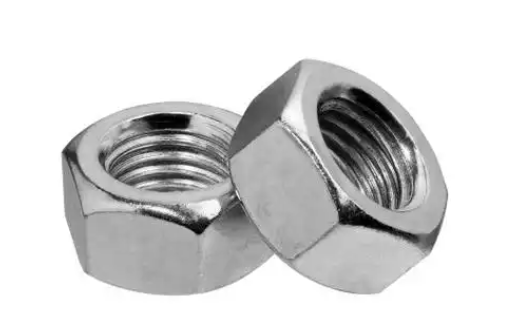

四、錦瑞公司螺母產品支持

錦瑞公司提供符合國標和ISO標準的普通螺紋產品，支持定制化服務：

  • 材質：碳鋼（Q235）、不銹鋼（304/316）、合金鋼（40Cr、35CrMo）。

  • 表面處理：熱鍍鋅（5-300μm）、達克羅、電鍍鋅。

  • 定制服務：支持特殊規格、螺距組合及材質定制。

  • 質量認證：ISO 9001、IATF 16949認證，PICC全球責任險。

聯系錦瑞公司：

  • 王經理：15900845109

通過以上對照表和選擇原則，您可以根據具體工況（如載荷、環境、成本）選擇*合適的螺紋公稱直徑及螺距組合，確保連接件的可靠性與安全性。
